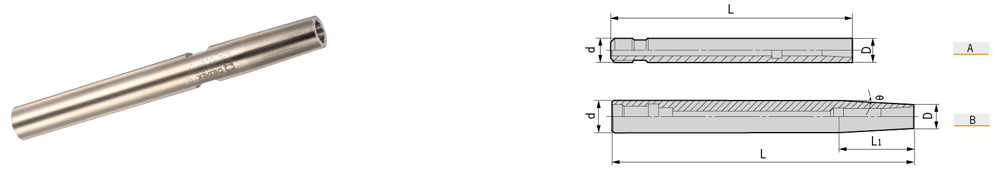

DC直柄式小徑延伸桿
DC Collet Extender
DC直柄式小徑延伸桿
型號 圖示                                                                                    適用夾頭
夾持范圍 拉緊螺釘
止動螺母 扳手 重量

 Specifcation

Figure D d L1

L

θ

Suit collet

Clamping range Tension screw

Stop nut

Wrench

Weight

C10-

C12-





C16-

C20-

C25-

C20-





C25-







C32-

 DC4-90 A 9 10 - 90 - DC4 2-4 E040U070 ZD4-1 T03-L 0.10
 DC4-120 A 14 12 - 120 - DC4 2-4 E040U080 ZD4-1 T03-L 0.12
 DC6-120 A 14 12 - 120 - DC6 2-6 E040U095 ZD6-3 T04-L 0.13
 DC6-150 B 14 16 38 150 DC6 2-6 E050U100 ZD6-1 T04-L 0.22
 DC6-200 B 14 20 76 200 DC6 2-6 E050U115 ZD6-1 T04 0.42
 DC6-250 B 14 25 124 250 DC6 2-6 E050U150 ZD8-1 T04 0.50
 DC8-150 B 19 20 28 150 DC8 3-8 E060U080 ZD8-1 T05-L 0.40
 DC8-180 B 19 20 28 200 DC8 3-8 E060U120 ZD10-1 T05-L 0.65
 DC10-150 B 24 25 28 150 DC10 3-10 E080U080 ZD10-1 T06-L 0.60
 DC10-200 B 24 25 28 200 DC10 3-10 E080U120 ZD10-1 T06-L 0.68
 DC10-250 B 24 25 28 250 DC10 3-10 E080U140 ZD10-1 T06-L 0.78
 DC12-200 B 30 32 57 200 DC12 3-12 E010U120 ZD12-1 T08 0.82
 DC12-250 B 30 32 57 250 DC12 3-12 E010U140 ZD12-1 T08 0.95
 DC12-300 B 28 32 57 300 DC12 3-12 E010U160 ZD12-1 T08 1.15

特點/ Feature
 沒有螺帽的小徑夾頭設計,能使外徑最小值達到12mm,在深部加工時,具有延伸刀具的良好效果。
備有不同長度的延長桿供選擇,最長可達300mm。
跳動精度:< 0.005(4XD)。
DC collect designed without nut, the outer diameter can reach 8.6mm.It represents good performance in deep machining.
We offer different lengthes for option, the maximum can be 300mm.
Runout:<0.005(4XD).
