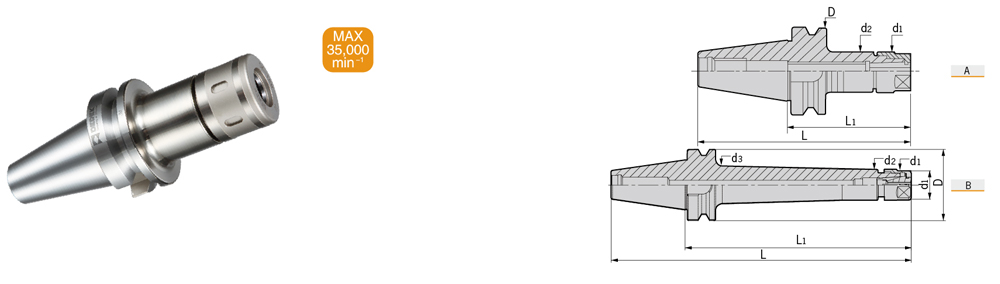

BT-DSK高速精密筒夾本體
BT-DSK High Precision Chuck
BT-DSK高速精密筒夾本體
型號 圖示 夾持范圍
                                                                                             適用筒夾

 Specifcation

 Figure Range D d1

d2

d3

L

 L1 T

Suit collet

BT30-

 DSK6-70 A 0.7-6.0 46 19.5 20 - 118.4 70 M6x1 DSK6
DSK6-100 A 0.7-6.0 46 19.5 20 - 148.4 100 M6x1 DSK6
DSK10-70 A 1.75-10.0 46 27 27.5 - 118.4 70 M10x1.5 DSK10
DSK10-100 A 1.75-10.0 46 27 27.5 - 148.4 100 M10x1.5 DSK10
DSK16-100 A 2.75-16.0 46 40 40.5 - 148.4 100 M16x2 DSK16
DSK16-120 A 2.75-16.0 46 40 40.5 - 168.4 120 M16x2 DSK16





型號 圖示 夾持范圍
                                                                                             適用筒夾

 Specifcation

 Figure Range D d1

d2

d3

L

 L1 T

Suit collet

BT30-











BT40-

























BT50-

 DSK16-150 A 2.75-16.0 46 40 40.5 - 198.4 150 M16x2 DSK16
DSK20-70 A 3.5-20.0 46 48 48.5 - 118.4 70 M16x2 DSK20
DSK20-100 A 3.5-20.0 46 48 48.5 - 148.4 100 M16x2 DSK20
DSK25-100 A 16.0-25.4 46 55 55 - 148.4 100 M20x2 DSK25
DSK6-70 A 0.7-6.0 63 19.5 20 - 135.4 70 M6x1 DSK6
DSK6-100 A 0.7-6.0 63 19.5 20 - 165.4 100 M6x1 DSK6
DSK6-120 A 0.7-6.0 63 19.5 20 - 185.4 120 M6x1 DSK6
DSK6-150L B 0.7-6.0 63 19.5 20 26.4 215.4 150 M6x1 DSK6
DSK10-70 A 1.75-10.0 63 27 27.5 - 135.4 70 M10x1.5 DSK10
DSK10-100 A 1.75-10.0 63 27 27.5 - 165.4 100 M10x1.5 DSK10
DSK10-120 A 1.75-10.0 63 27 27.5 - 185.4 120 M10x1.5 DSK10
DSK10-150 A 1.75-10.0 63 27 27.5 - 215.4 150 M10x1.5 DSK10
DSK10-200L B 1.75-10.0 63 27 27.5 33.7 265.4 200 M10x1.5 DSK10
DSK16-70 A 2.75-16.0 63 40 40.5 - 135.4 70 M16x2 DSK16
DSK16-100 A 2.75-16.0 63 40 40.5 - 165.4 100 M16x2 DSK16
DSK16-120 A 2.75-16.0 63 40 40.5 - 185.4 120 M16x2 DSK16
DSK16-150 A 2.75-16.0 63 40 40.5 - 215.4 150 M16x2 DSK16
DSK16-200L B 2.75-16.0 63 40 40.5 45.7 265.4 200 M16x2 DSK16
DSK20-70 A 3.5-20.0 63 48 48.5 - 135.4 70 M16x2 DSK20
DSK20-100 A 3.5-20.0 63 48 48.5 - 165.4 100 M16x2 DSK20
DSK20-120 A 3.5-20.0 63 48 48.5 - 185.4 120 M16x2 DSK20
DSK20-150 A 3.5-20.0 63 48 48.5 - 215.4 150 M16x2 DSK20
DSK20-200L B 3.5-20.0 63 48 48.5 55.7 265.4 200 M16x2 DSK20
DSK25-100 A 16.0-25.4 63 55 55 - 165.4 100 M20x2 DSK25
DSK25-120 A 16.0-25.4 63 55 55 - 185.4 120 M20x2 DSK25
DSK25-150 A 16.0-25.4 63 55 55 - 215.4 150 M20x2 DSK25
DSK25-200L B 16.0-25.4 63 55 55 59.9 265.4 200 M20x2 DSK25
DSK10-105 A 1.75-10.0 100 27 27.5 - 206.8 105 M10x1.5 DSK10
DSK10-135 A 1.75-10.0 100 27 27.5 - 236.8 135 M10x1.5 DSK10
DSK10-165 A 1.75-10.0 100 27 27.5 - 266.8 165 M10x1.5 DSK10
DSK10-200L B 1.75-10.0 100 27 27.5 35.2 301.8 200 M10x1.5 DSK10
DSK16-100 A 2.75-16.0 100 40 40.5 - 201.8 100 M16x2 DSK16
DSK16-125 A 2.75-16.0 100 40 40.5 - 226.8 125 M16x2 DSK16
DSK16-150 A 2.75-16.0 100 40 40.5 - 251.8 150 M16x2 DSK16
DSK16-200L B 2.75-16.0 100 40 40.5 48.4 301.8 200 M16x2 DSK16
DSK16-250L B 2.75-16.0 100 40 40.5 48.4 351.8 250 M16x2 DSK16
DSK20-100 A 3.5-20.0 100 48 48.5 - 201.8 100 M16x2 DSK20
DSK20-125 A 3.5-20.0 100 48 48.5 - 226.8 125 M16x2 DSK20
DSK20-150 A 3.5-20.0 100 48 48.5 - 251.8 150 M16x2 DSK20
DSK20-200 A 3.5-20.0 100 48 48.5 - 301.8 200 M16x2 DSK20
DSK20-250L B 3.5-20.0 100 48 48.5 55.4 351.8 250 M16x2 DSK20
DSK20-300L B 3.5-20.0 100 48 48.5 55.4 401.8 300 M16x2 DSK20
DSK25-150 A 16.0-25.4 100 55 55 - 251.8 150 M20x2 DSK25
DSK25-200 A 16.0-25.4 55 55 - 301.8 200 M20x2 DSK25
DSK25-250L B 16.0-25.4 100 55 55 61.4 351.8 250 M20x2 DSK25
DSK25-300L B 16.0-25.4 100 55 55 61.4 401.8 300 M20x2 DSK25
注：筒夾與扳手需單獨另購，可選配中心出水螺帽與端面出水螺帽詳見第幾頁。
Notice: Collets and wrenchs shall be ordered separately.

特點/ Feature
■DHP刀具系列用途高轉速、高精密切削加工，切削效果佳。
 ■Suitable for high-speed and high precision cutting;
■動平衡設定：  G2.5 ； 20,000 rpm。
 ■Balanced: G2.5; 20,000 rpm;
■3D處徑向跳動0.005 mm。
 ■Runout (X3D): < 0.005 mm.
